Hướng dẫn lắp đặt giàn phơi thông minh hòa phát

Hướng dẫn lắp đặt giàn phơi thông minh hòa phát tại nhà dễ dàng.

Hiện tại các trang web bán hàng, youtube đều có kèm tin tức hướng dẫn, bài viết chi tiết về hướng dẫn lắp đặt giàn phơi thông minh. Tuy nhiên nhiều khách hàng khi mua sản phẩm về lắp đặt vẫn còn chưa tìm hiểu rõ ràng và đầy đủ.

Giàn phơi Hòa Phát sẽ hướng dẫn khách hàng sơ đồ cùng hình ảnh minh họa chi tiết, rõ ràng để có thể xem xong ai cũng có thể lắp đặt đúng kỹ thuật sản phẩm.

Giàn phơi thông minh hiện nay có 2 cách lắp đặt  : lắp 2 thanh phơi song song hoặc 2 thanh phơi nối tiếp. Tùy thuộc vào điều kiện địa hình và diện tích mà khách hàng có thể lựa chọn cách lắp đặt giàn phơi sao cho phù hợp.

Các bước chuẩn bị cho công việc lắp đặt giàn phơi thông minh tại nhà

• Khảo sát khu vực và địa hình để lắp đặt giàn phơi thông minh gắn trần nếu là trần bê tông phẳng thì chỉ việc tiến hành lắp đặt. Tuy nhiên với một số địa hình sử dụng trần mềm như :  thạch cao, nhựạ thì sẽ phải gia cố bằng thép hộp hoặc inox để tạo khung và đảm bảo an toàn khi sử dụng. Trường hợp là trần mái dốc như : trần mái tôn, mái bê tông dốc … sẽ phải gia cố thép hộp để tạo ra mặt phẳng bắt puli, sau đó tiến hành lắp như bình thường.
• Chuẩn bị đầy đủ dụng cụ như : Thang nhôm, máy khoan bê tông, máy bắt vít, máy cắt cầm tay, búa, Tê 10, Thước, tô vít, Vít sắt, nở nhựa.

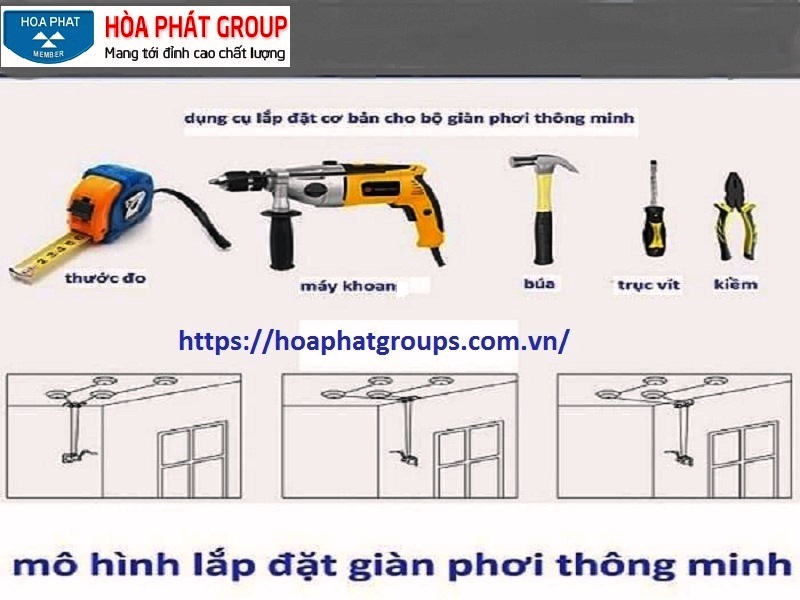

Hình ảnh các dụng cụ cần thiết để lắp đặt giàn phơi thông minh Hòa Phát tại nhà

Hướng dẫn lắp đặt giàn phơi thông minh Hòa Phát tại nhà đúng theo tiêu chuẩn kỹ thuật

Khách hàng cần định hình và tùy thuộc vào khu vực sân phơi để chọn phương án lắp đặt song song hoặc nối tiếp. Lắp đặt giàn phơi thông minh 2 thanh phơi song song thì chiều rộng khu vực lắp đặt là 75cm trở lên. Đối với kiểu lắp đặt nối tiếp nhau thường sử dụng cho kiểu ban công dài hoặc hành lang. Bạn hoàn toàn có thể nhờ các đơn vị cung cấp giàn phơi thông minh tư vấn thiết kế phương án thi công phù hợp nhất.

Lắp đặt giàn phơi thông minh 2 thanh phơi song song: hai thanh phơi sẽ song song với nhau với khoảng cách giữa 2 thanh phơi là 30 - 50cm.

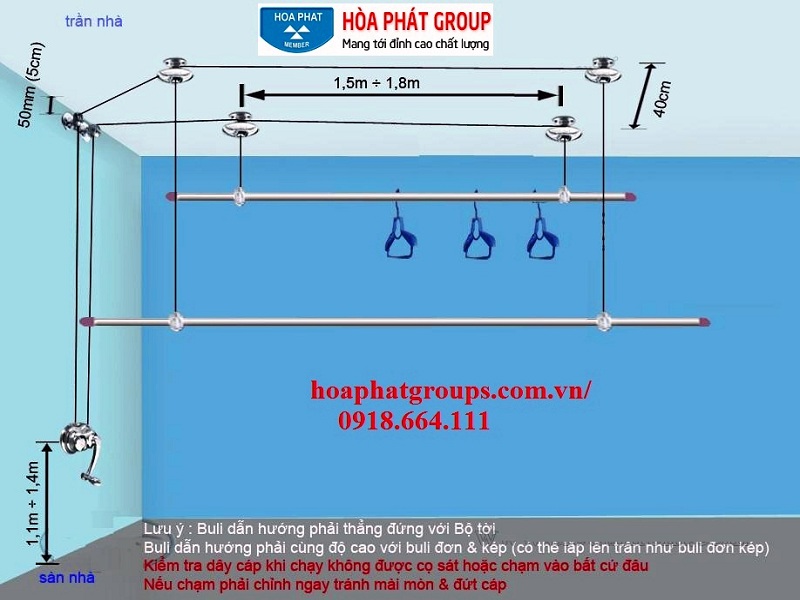

Hình ảnh minh họa hướng dẫn lắp đặt giàn phơi thông minh hòa phát thanh phơi song song

Lắp đặt giàn phơi thông minh kiểu song song

Lắp đặt giàn phơi thông minh 2 thanh phơi nối tiếp : Với cách lắp đặt này thì 2 thanh phơi sẽ nối tiếp nhau và chạy dài dọc ban công hoặc hành lang có chiều dài mà không đủ chiều rộng

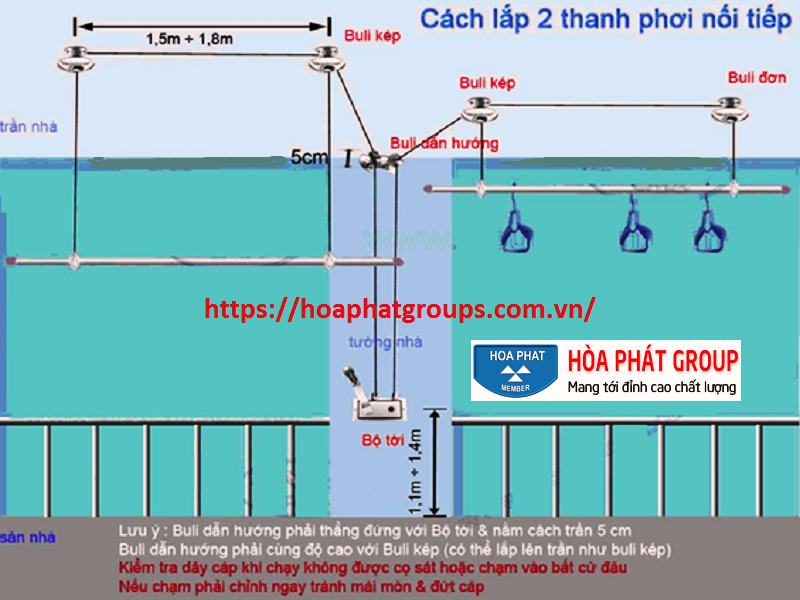

Hình ảnh minh họa hướng dẫn lắp đặt giàn phơi thông minh hòa phát thanh phơi nối tiếp

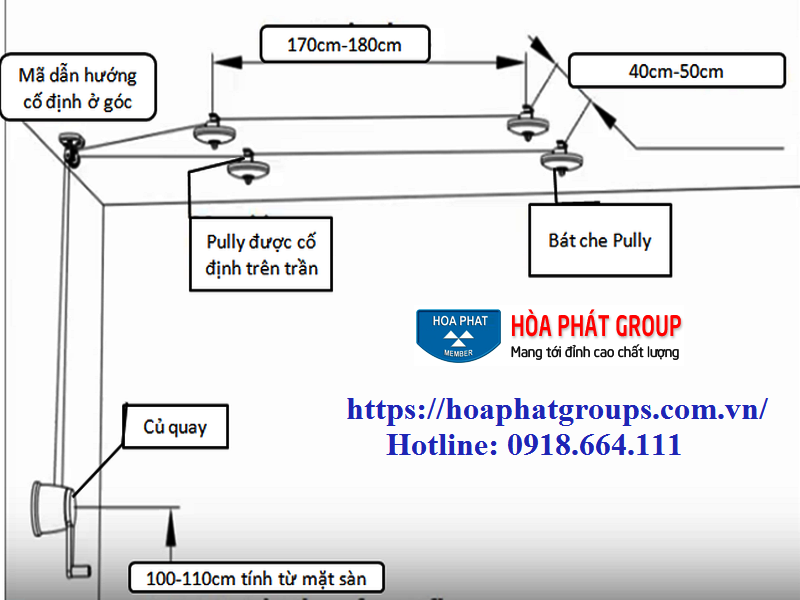

Các bước hướng dẫn lắp đặt giàn phơi thông minh và sơ đồ bản vẽ chi tiết

Bước 1 : Dùng thước đo và đánh dấu căn chỉnh chính xác các vị trí để khoan bao gồm: 4 Puli , dẫn hướng, bộ tờ, tổng cộng sẽ phải khoan 12 lỗ.

• Xác định vị trí đặt bộ tời, puli, dẫn hướng truyền lực, 2 chi tiết này luôn hoạt động cùng nhau theo chiều thẳng đứng.
• Dùng khoan bê tông mũi số 8 để khoan, chiều sâu thường là khoảng 4-5 cm.
• Xác định vị trí đặt bộ tời sao cho tránh mưa, nắng và chiều cao cách nền >= 1,2m

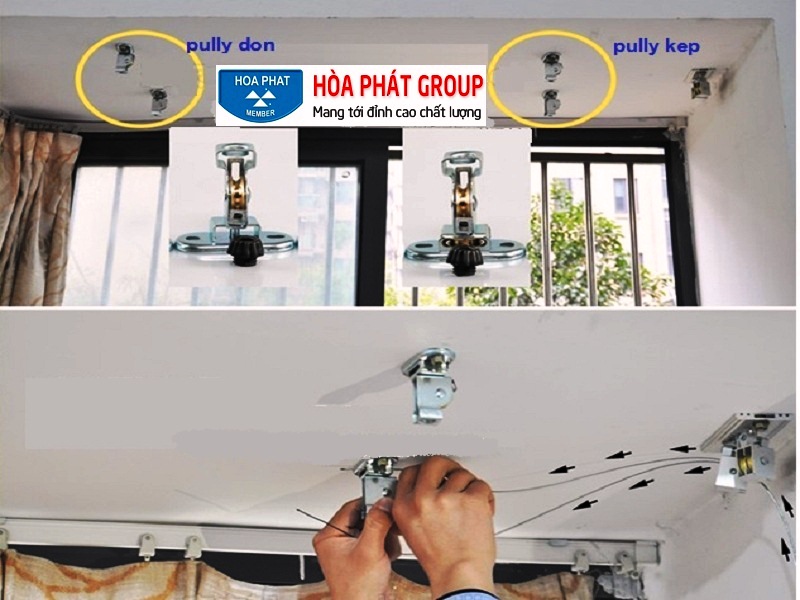

• Vị trí đặt Puli và dẫn hướng: nằm trên trần hoặc cách trần 5 cm thẳng đứng với bộ tời.
• Puli kép cách  dẫn hướng 40 cm , Puli đơn cách puli kép từ 1,5 – 1,8m như sơ đồ trên.
• Lắp nở sắt vào puli và dẫn hướng sau đó dùng búa đóng khít vào các lỗ đã khoan sẵn rồi dùng T10 xiết chặt và cố định lên trần.

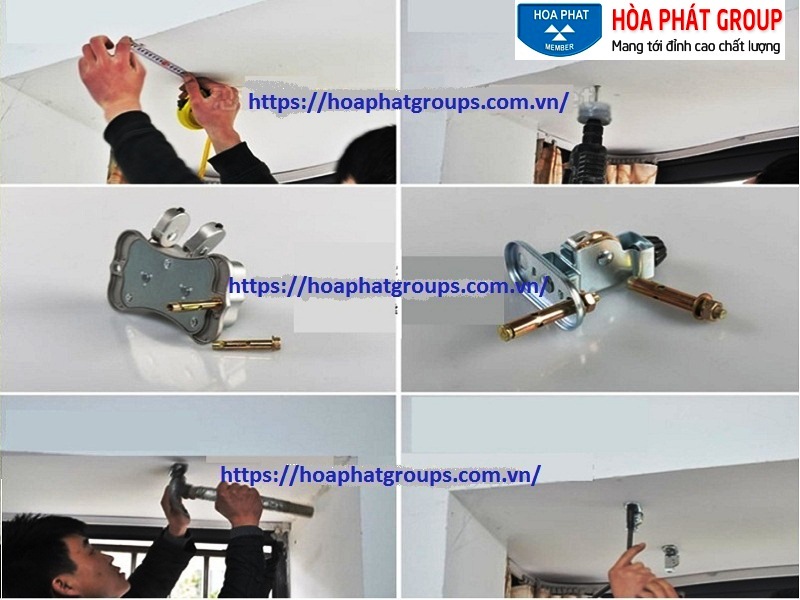

Hình ảnh minh họa hướng dẫn chi tiết và cụ thể

Bước 2 : Đi dây cáp tời giàn phơi thông minh

• Cẩn thận gỡ cuộn dây cáp tời tránh bị gãy gập, xoắn, rối gây hư hỏng cáp tời.
• Dẫn hướng có 2 puli độc lập để luồn 2 sợi cáp: mỗi puli có 2 rãnh cáp cho 1 sợi gập đôi.

Tính toán chuẩn xác: Khoảng cách từ bộ tời đến dẫn hướng, dẫn hướng đến puli kép , từ puli kép đến puli đơn. Cáp tời bên ngoài sẽ có chiều dài 7m/ một sợi, cáp trong bộ tời là 1,8m. Đối với các khu nhà cao tầng với ban công cao bạn phải chuẩn bị thêm 2 sợi dây cáp trên 10m.

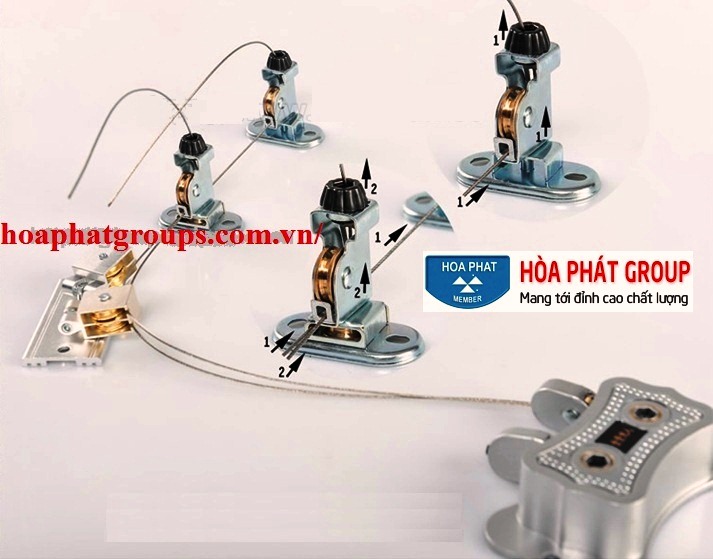

Cách luồn dây cáp giàn phơi thông minh :

Gập đôi dây cáp, lấy hai đầu của 1 sợi cáp luồn qua 2 rãnh của dẫn hướng. Hai đầu dây luồn tiếp vào puli kép. Một đầu dây qua dòng dọc xuống thanh phơi. Đầu dây còn lại tiếp tục đưa sang puli đơn và cuối cùng đi xuống đầu thanh phơi bên kia. Tính toán xác định chiều dài dây cáp sao cho khi nâng thanh phơi lên sát trần thì hai sợi cáp ngoài vừa đủ tới bộ tời.

Dây cáp thứ 2 cũng luồn tương tự. Lưu ý một điều là khi xuống thanh phơi dây cáp nhất định phải qua đai treo thanh (đai treo thanh là chi tiết quan trọng để nối dây cáp và thanh phơi).

Luồn dây cáp cho kiểu giàn phơi nối tiếp

Để luồn dây cáp nối tiếp bạn lấy 2 đầu của 1 sợi cáp rồi luồn qua 2 rãnh / 1 buli dẫn hướng,  còn 2 đầu dây đi tiếp vào puli kép. Một đầu dây luồn qua dòng dọc xuống thanh phơi, đầu dây còn lại luồn qua puli ngang đi tiếp sang puli đơn và cuối cùng xuống thanh phơi. Sau đó luồn cáp qua đai treo thanh phơi rồi thắt nút lại.

Bước 3 : Xác định vị trí lắp đặt bộ tời

Xác định vị trí đặt bộ tời sao cho tránh mưa, nắng và chiều cao cách nền >= 1,2m. Chiều dài của dây cáp phải đảm bảo khi nâng thanh phơi lên sát trần thì hai sợi cáp ngoài vừa đủ tới bộ tời. Kết nối dây cáp tời bên ngoài và đầu chốt cáp của bộ tời.

Bước 3 : Lắp đặt thanh phơi và căn chỉnh phù hợp

Khi xuống thanh phơi dây cáp phải đi qua đai treo thanh phơi là chi tiết để nối dây cáp và thanh phơi.

Đai treo thanh của giàn phơi dùng cố định cáp và để treo thanh phơi. Trên đai treo có lỗ luồn và cố định cho cáp. Lắp đầu bịt cho các thanh phơi sau đó căn chỉnh và vận hành thử xem giàn phơi có hoạt động trơn tru không.

Lưu ý: Tính toán và căn chỉnh sao cho thanh phơi khi hạ xuống hết cỡ thì vị trí thanh phơi phải cao hơn bộ tời 20 cm. Nếu bạn quay để hạ thanh phơi xuống thấp hơn bộ tời sẽ làm cáp bị rối. Đối với nhiều trường hợp sẽ gây quay ngược cáp, tức là quay ngược chiều kìm đồng hồ mà thanh phơi được nâng lên. Với lỗi này bạn chỉ cần gỡ hết cáp trong bộ tời ra rồi quay lại như ban đầu.
